Leica Infinity és GeoCloud Drive

Lehetőséget a Leica Infinity és GeoCloud Drive együttes használatával.

Hatékony Tereptől a Tervrajzig munkafolyamat, Leica Infinity és GeoCloud Drive segítségével

A területek felmérése és térképezése a geodéziai szakma legklasszikusabb és legfontosabb feladatai közé tartozik. E feladatok elvégzéséhez a felmérők gyakran alkalmaznak kódolást. Ezért elengedhetetlen, hogy a kódolás hatékonyan integrálódjon a napi munkafolyamatba, növelve a termelékenységet mind a terepen, mind az irodában.

A cikk egy háromperces videóban mutatja be a teljes Tereptől a Tervrajzig munkafolyamatot, amely a Leica Infinity, a GeoCloud Drive és a Leica Captivate segítségével automatikusan rajzolja fel a felmért adatokat az előre meghatározott kódok alapján

Mi az a Tereptől a Tervrajzig munkafolyamat, és mire érdemes figyelni?

A „Tereptől a Tervrajzig” kifejezés arra a munkafolyamatra utal, amelynek során a felmért adatok alapján automatikusan készül el a végső rajz vagy térkép. Az irodai szoftver automatikusan generálja a rajzot a terepen rögzített pontokhoz rendelt kódok és attribútumok alapján, további utófeldolgozás nélkül. Ehhez azonban a terepi és az irodai szoftvernek a meghatározott követelmények szerint kell működnie.

A lenti animáció egy példát mutat arra, mi minden lehetséges a Leica Infinity segítségével. A rajz automatikusan jött létre a Leica Captivate szoftverből importált munka alapján. Ez az eredmény könnyedén elérhető, ha a Leica Captivate szoftverben a Leica Infinity projekt kódtáblájában szereplő jellemzőkódokat használjuk. Megmutatjuk, hogyan történik ez egyszerűen!

Rajz automatikusan generálva a Leica Infinity-ben a felmérési adatok importálása után

A munkafolyamat lépései és az adatok áramlására vonatkozó követelmények eltérhetnek a CAD-csomagtól és a helyi megoldásoktól függően, de a bemutatott javasolt sorrend a következő lesz.

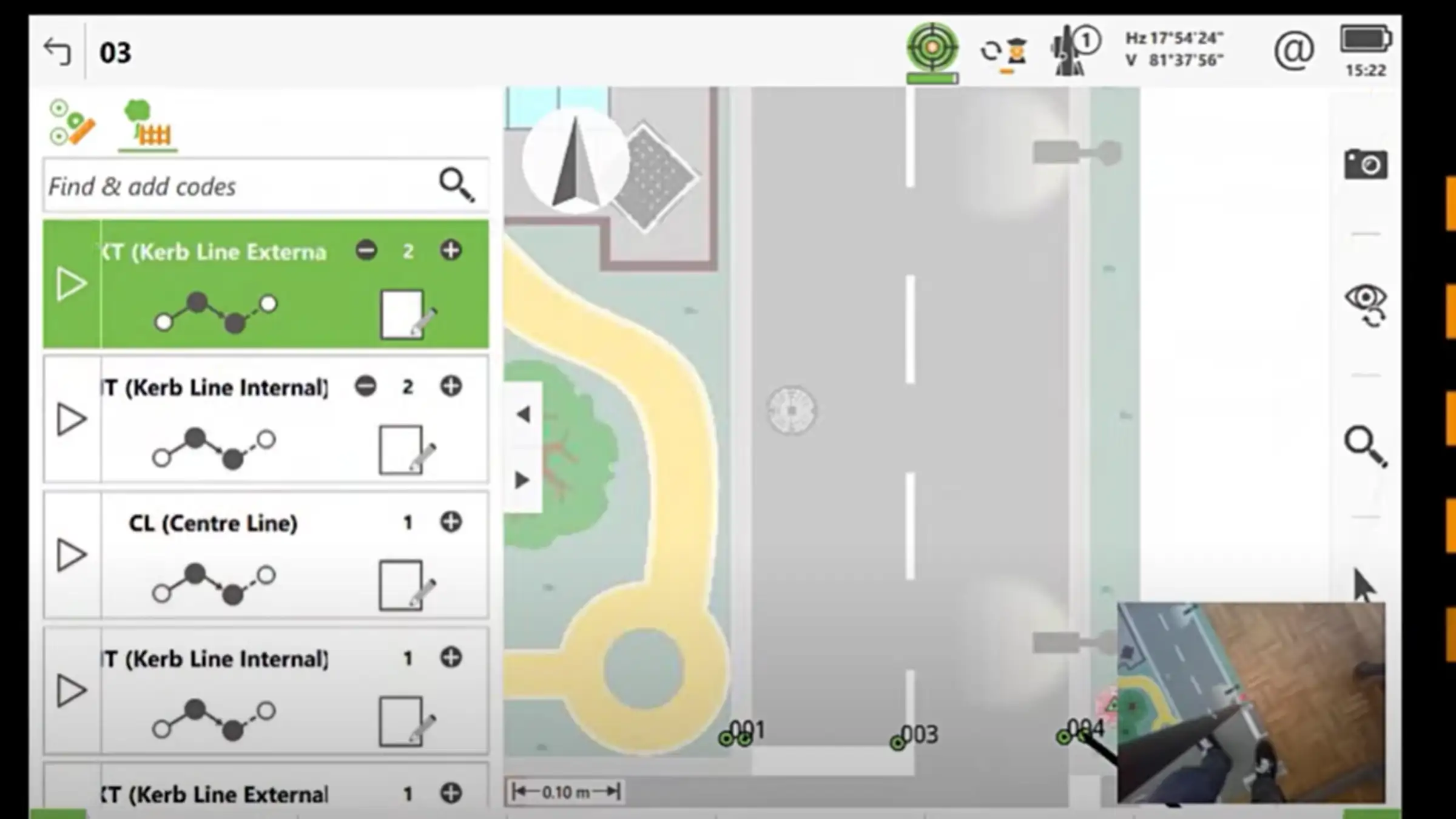

Először készítse el a kódtáblát a Leica Infinity-ben a kódok, CAD-blokkok és vonalstílusok meghatározásához. Hozzon létre egy kódlistát a Leica Captivate számára, és ossza meg a GeoCloud Drive-on keresztül. Végezze el a terepi adatgyűjtést a Leica Captivate segítségével: rendelje hozzá a mért pontokhoz a megfelelő jellemzőkódokat, majd töltse fel a kész munkát a GeoCloud Drive projektjébe. Importálja a terepi adatokat a Leica Infinity projektbe, és automatikusan generáljon rajzot a felmért adatokból. Végül exportálja a rajzot BricsCAD-be.

Nézze meg a videót: a kódtábla létrehozásától a terepen át vissza az irodába, ahol a végső rajz automatikusan elkészül.

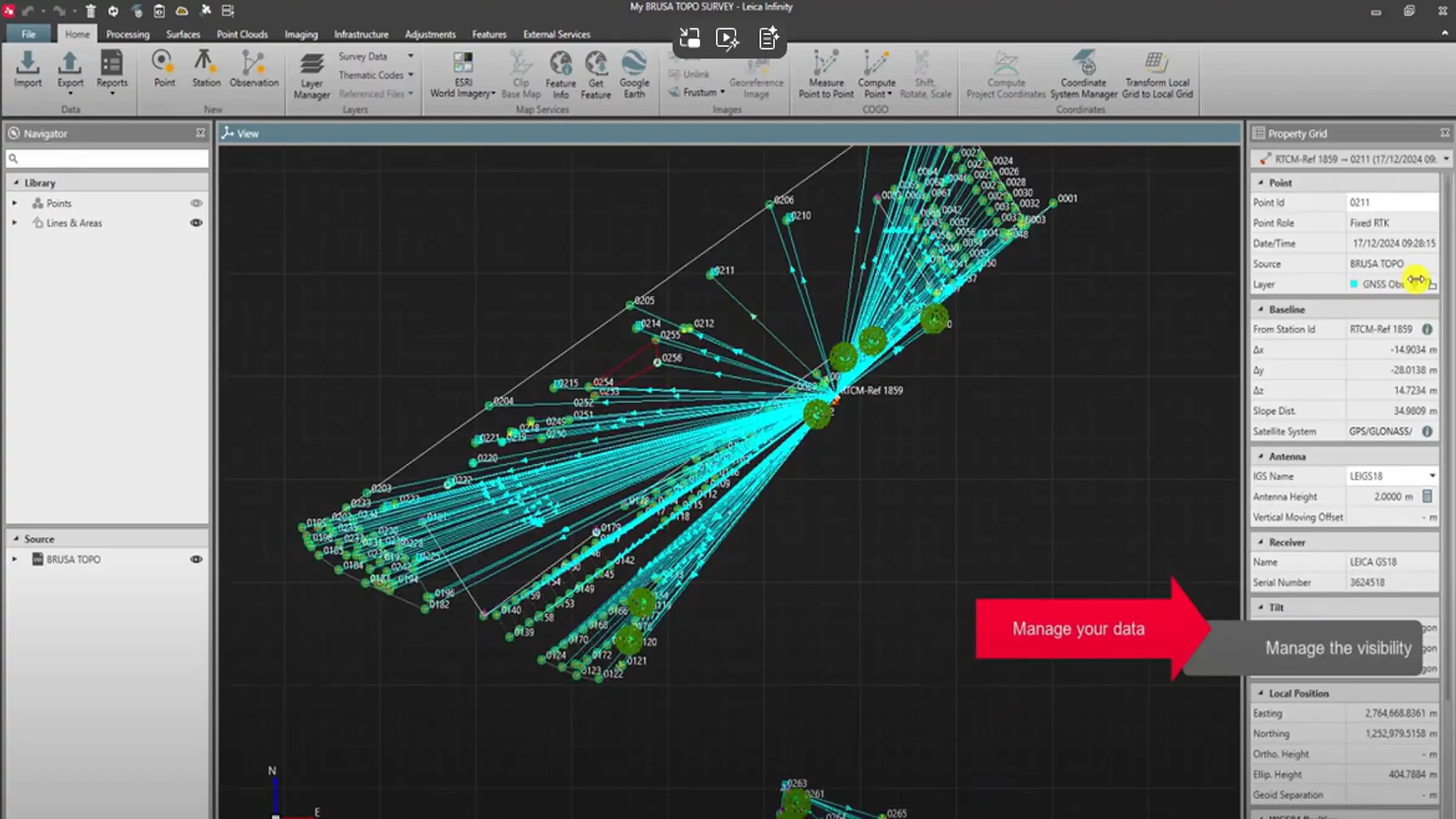

A Leica Infinity nagyfokú rugalmasságot kínál a kódtáblák létrehozásában és kezelésében. Bár a munkát nulláról is el lehet kezdeni, a leggyakoribb eset az, hogy egy meglévő táblán dolgozunk, és idővel új terepi kódok hozzáadásával bővítjük azt, majd frissítjük a globális kódtáblát. A kódlisták könnyen megoszthatók a Leica Infinity-ből, és a terepi felmérő csapatok egyszerűen használhatják őket. Bár a kódtáblák létrehozása nem napi rutin, fontos szem előtt tartani, hogy a Leica Infinity számos eszközt biztosít a kódok kezelésének megkönnyítésére.
